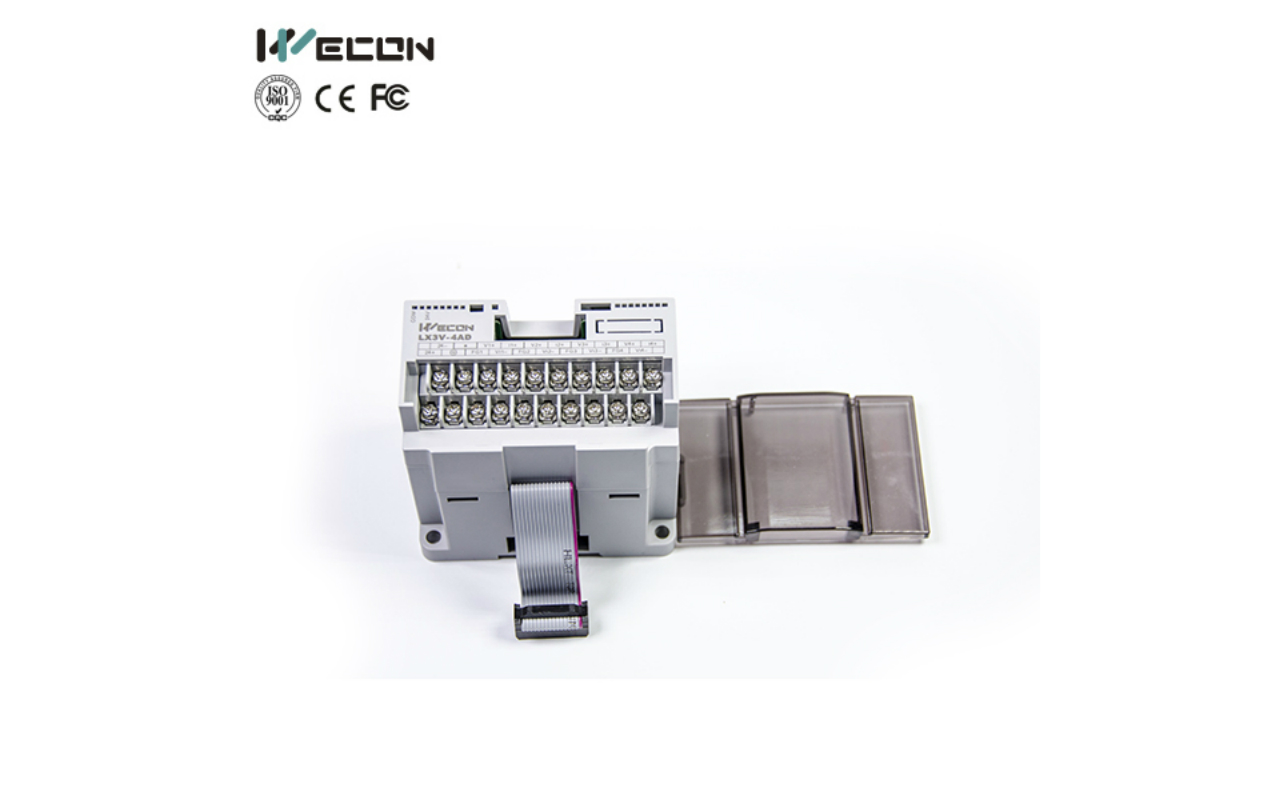

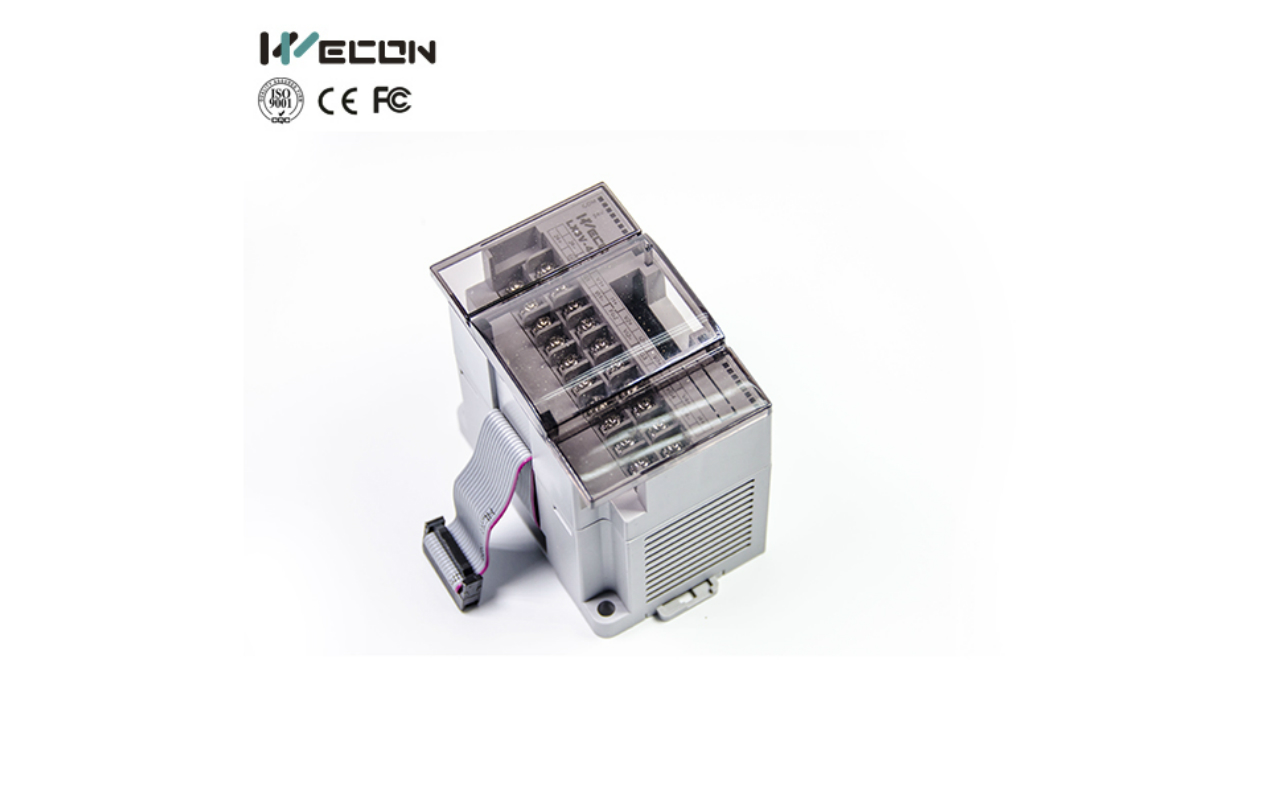

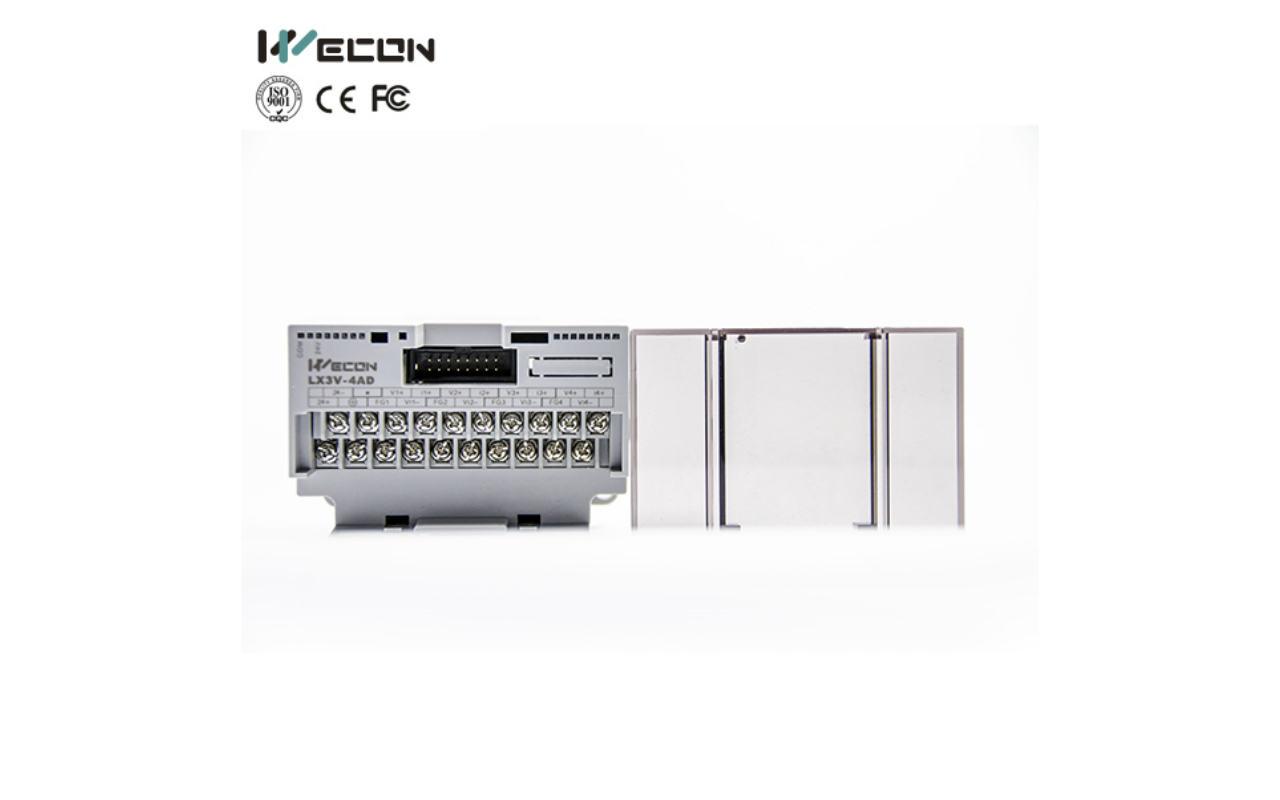

Wecon Módulo de 4 entradas analógicas - LX3V-4AD
Módulo de expansión de 4 entradas analógicas de 12 bits para PLC compacto Wecon LX3V. Cada canal se configura como tensión (−10 a +10 V) o como corriente (−20 a +20 mA).
El mensaje se abre con el código LX3V-4AD ya cargado.
Especificaciones
CANALES
4
TIPO DE SEÑAL
Tensión o corriente, elegible por canal según el terminal usado; hasta cuatro puntos simultáneos
RANGO DE TENSIÓN
−10 a +10 V CC (resistencia de entrada 200 kΩ). Aviso del fabricante: por encima de ±15 V el módulo puede dañarse
RANGO DE CORRIENTE
−20 a +20 mA (resistencia de entrada 250 Ω). Aviso del fabricante: por encima de ±32 mA el módulo puede dañarse
SALIDA DIGITAL
Conversión de 12 bits almacenada en complemento a 2 de 16 bits. Máximo +2047, mínimo −2048
RESOLUCIÓN
5 mV en el rango de 10 V (1/2000) · 20 µA en el rango de 20 mA (1/1000)
EXACTITUD GLOBAL
±1 % en el rango de −10 a +10 V y ±1 % en el de −20 a +20 mA
VELOCIDAD DE CONVERSIÓN
15 ms por canal en velocidad normal; 6 ms por canal en velocidad rápida
CIRCUITOS ANALÓGICOS
24 V CC ±10 %, 55 mA (alimentación externa desde la CPU)
CIRCUITOS DIGITALES
5 V CC, 90 mA (alimentación interna desde la CPU)
RIGIDEZ DIELÉCTRICA
500 V CA durante 1 min entre todos los terminales y tierra
CERTIFICACIÓN CE
Marcado CE
