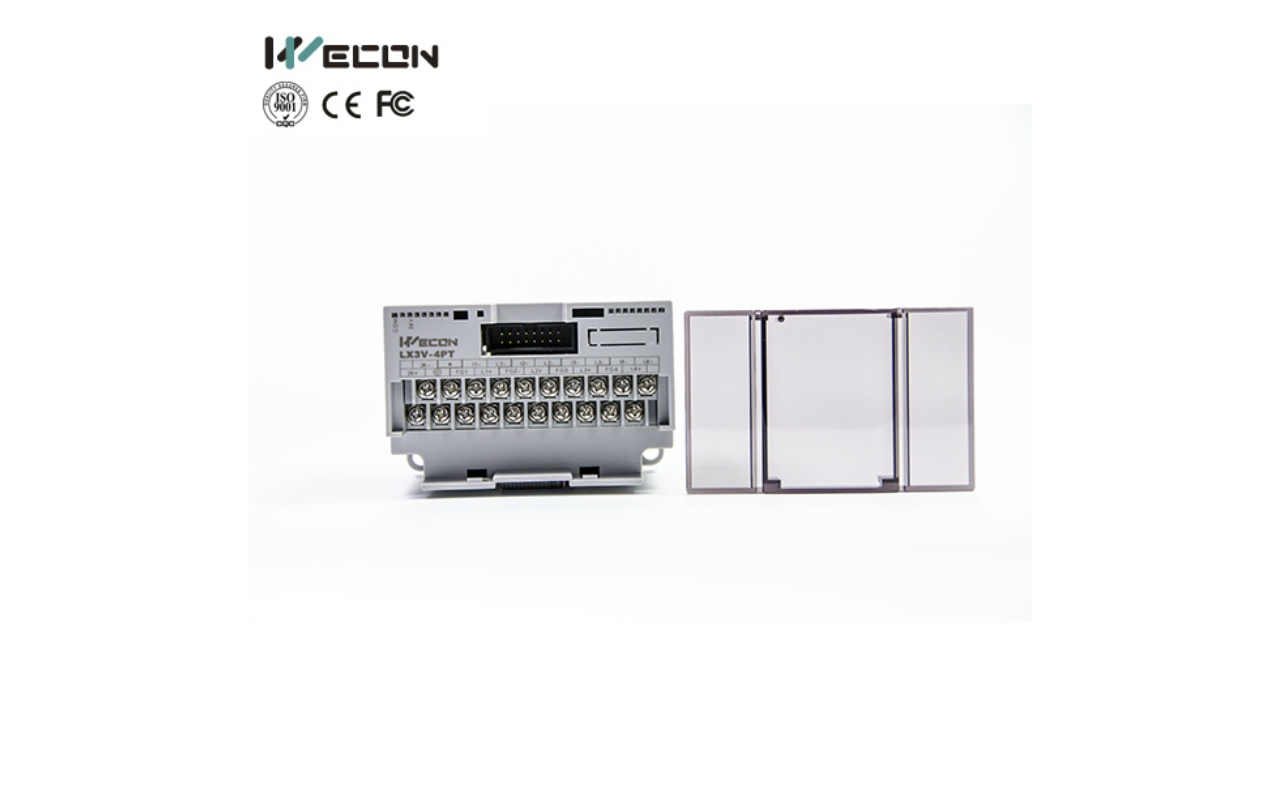

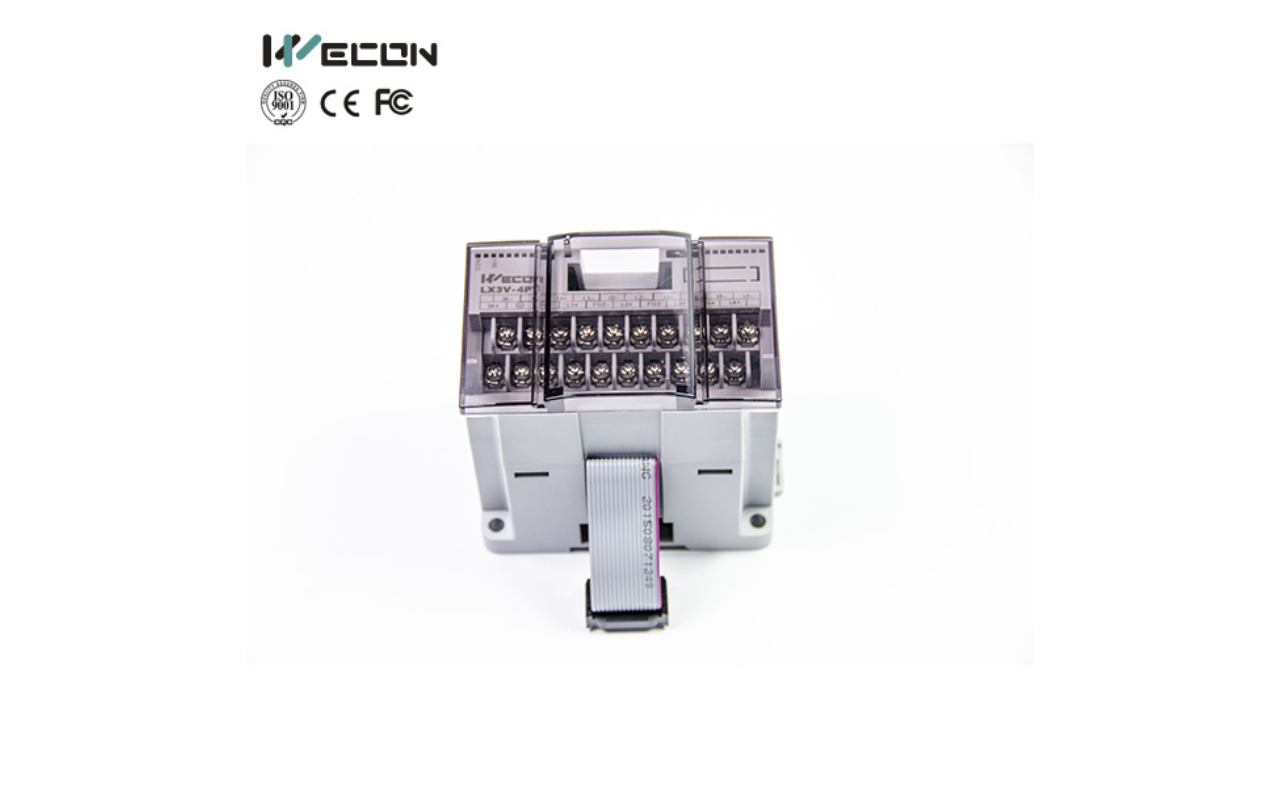

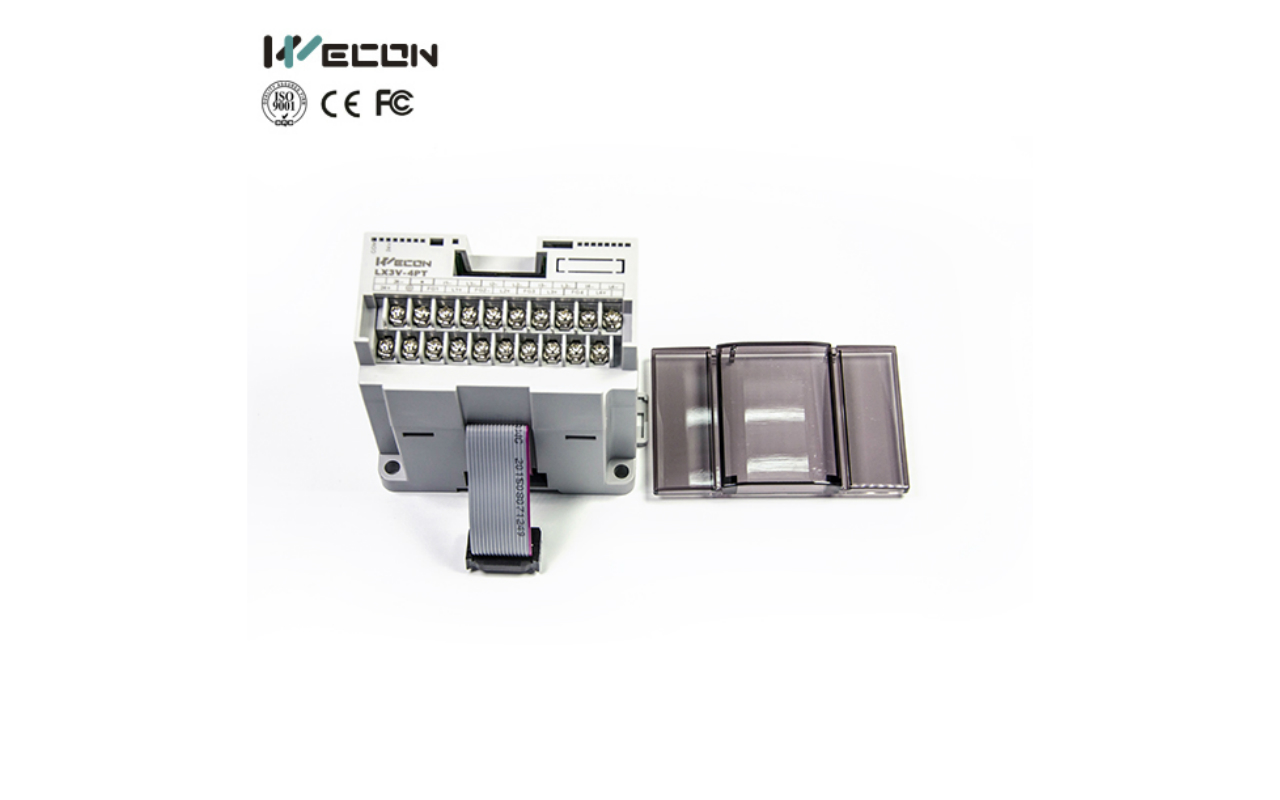

Wecon Módulo de 4 entradas PT100 - LX3V-4PT
Módulo de expansión de 4 entradas de termorresistencia PT100 a tres hilos para PLC compacto Wecon LX3V. Rango compensado de −100 a 600 °C, lectura en °C o en °F.
El mensaje se abre con el código LX3V-4PT ya cargado.
Especificaciones
CANALES
4 (CH1 a CH4)
SEÑAL DE ENTRADA
Termorresistencia de platino PT100 (100 Ω), conexión a 3 hilos, 3850 ppm/°C
CORRIENTE POR SENSOR
1 mA
UNIDAD DE LECTURA
°C y °F disponibles leyendo la memoria buffer (BFM) correspondiente
RANGO COMPENSADO
−100 a 600 °C · −148 a +1112 °F
SALIDA DIGITAL
−1000 a 6000 en °C y −1480 a 11120 en °F; conversión de 12 bits en complemento a 2 de 16 bits
RESOLUCIÓN MÍNIMA DE TEMPERATURA
0,2 a 0,3 °C · 0,36 a 0,54 °F
EXACTITUD GLOBAL
±1 % del fondo de escala dentro del rango compensado
VELOCIDAD DE CONVERSIÓN
15 ms para los 4 canales
CIRCUITOS ANALÓGICOS
24 V CC ±10 %, 55 mA
CIRCUITOS DIGITALES
5 V CC, 30 mA (alimentación interna desde la CPU)
RIGIDEZ DIELÉCTRICA
500 V CA durante 1 min entre todos los terminales y tierra
CERTIFICACIÓN CE
Marcado CE
