Wecon 32 I/O PLC : LX3VP-1616M – ROINPAR S.A

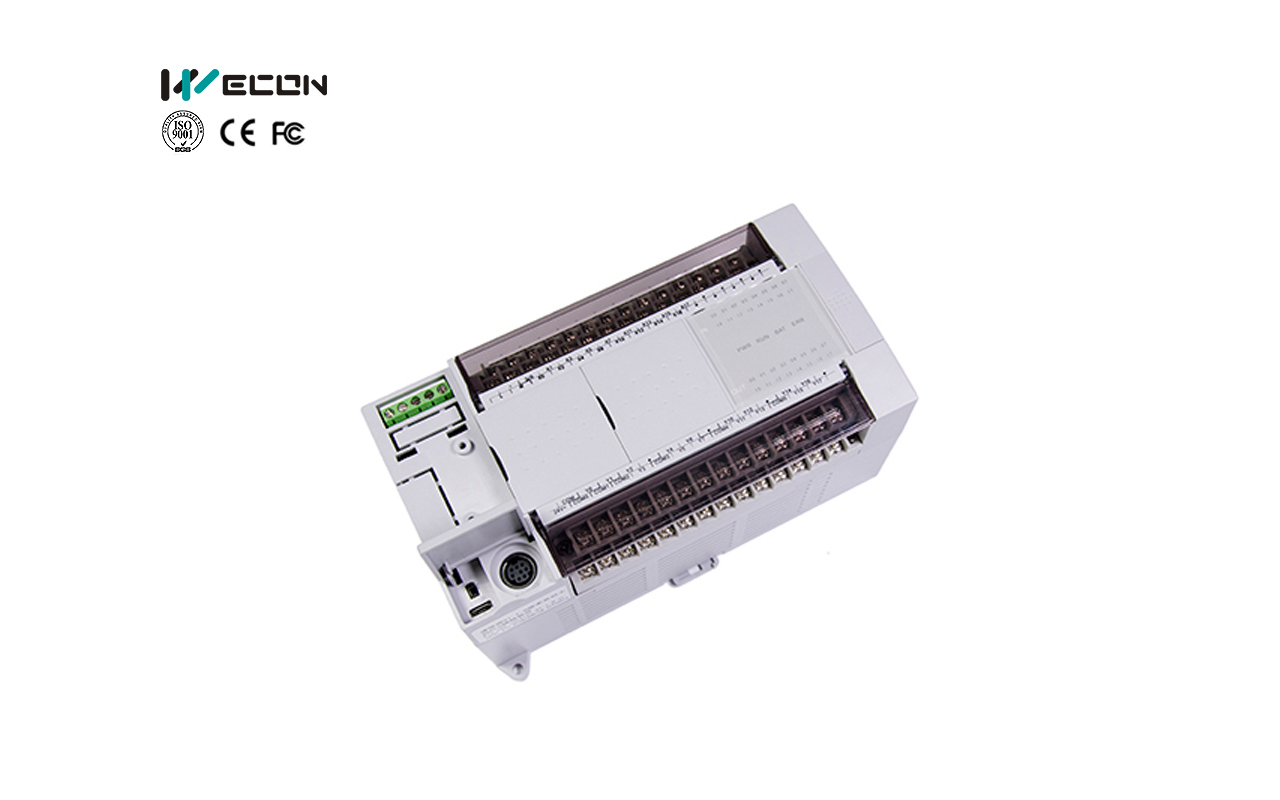

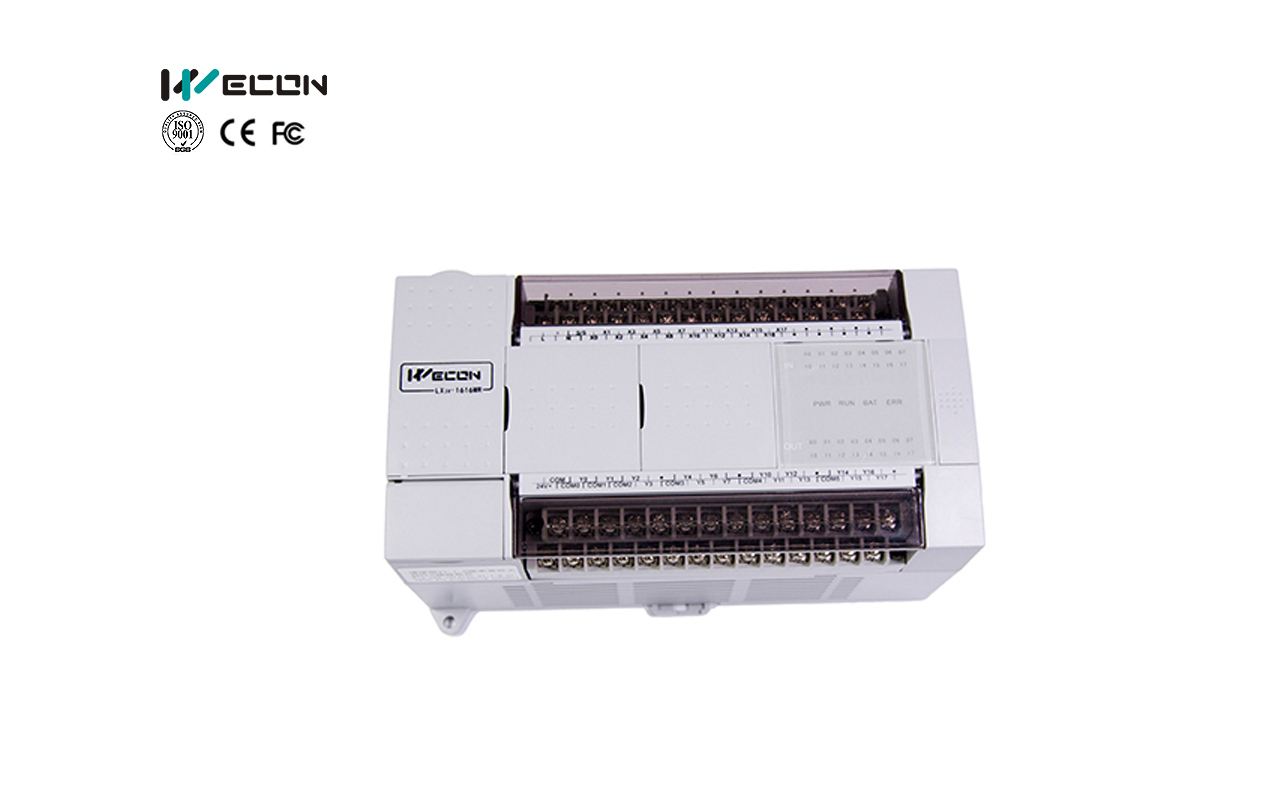

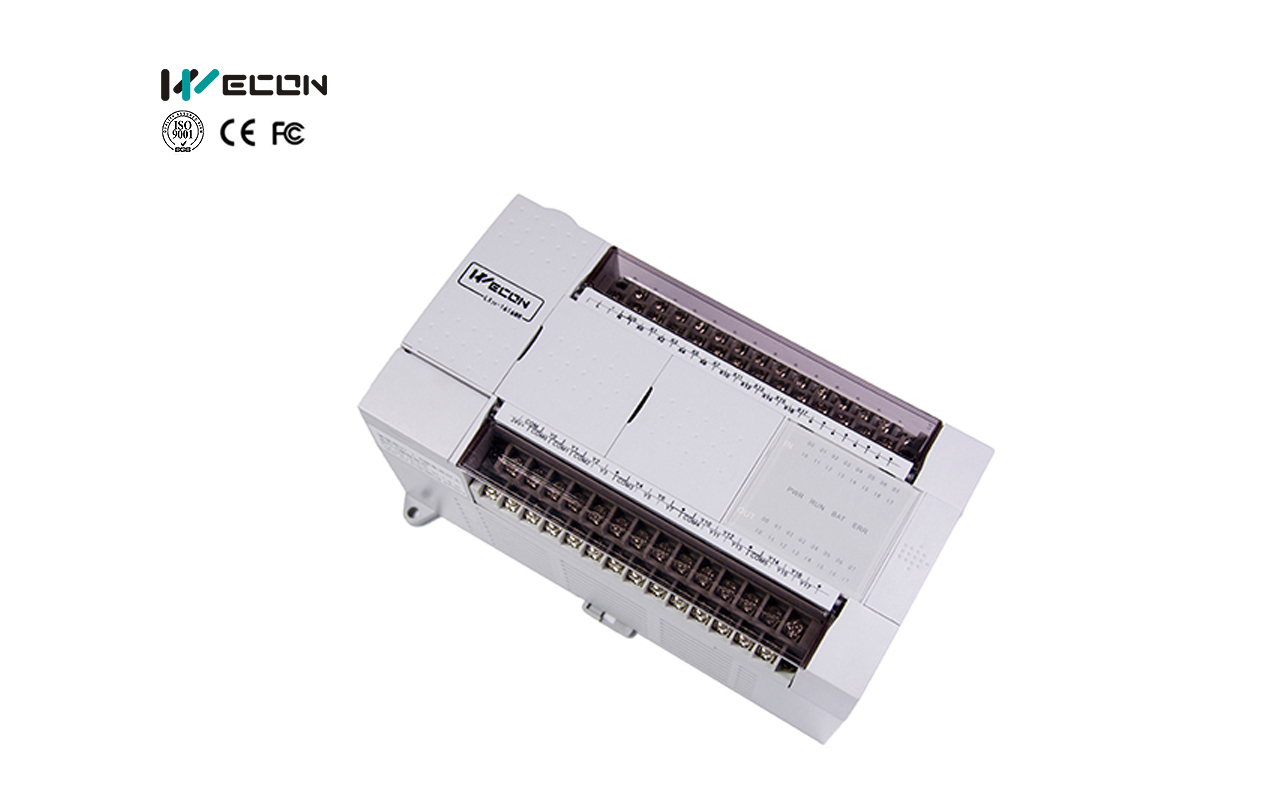

Wecon 32 I/O PLC : LX3VP-1616M

◇ Modelo: LX3VP-1616MR/ LX3VP-1616MT/ LX3VP-1616MR2H/ LX3VP-1616MT4H
◇ Fuente de alimentación: potencia AC85-265V; D: potencia DC24V, potencia nominal de 20W.
◇ IO: 16xDI / 16xDO.
◇ Puerto: RS422, RS485 respaldado; 2 placas BD compatibles.
◇ Protocolo: 2N SIN PROTOCOLO, PROTOCOLO LX3V.

[button url=»http://www.we-con.com.cn/manage/upfile/fileload/20170919114356.zip» background=»#bbbbbb»]Manual de Usuario[/button]

Descripción

LX3VP-1616MControlador lógico programable



Introducción al PLC

• Concepción universal para alimentación eléctrica -85 ~ 264V AC @ 50/60 HZ, alimentación eléctrica de amplia gama.

• Todos los principales componentes usados son de las marcas mundiales conocidas

• Revestimiento de tres capas garantiza la fiabilidad en el ambiente severo

• Almacenamiento de datos con la memoria flash que guarda los datos al menos un siglo, incluso en el caso de fallo de batería.

• Entradas / salidas de alta velocidad de 200 Khz diseñadas con aislamiento óptico.

• Puerto com– 600 TVS, protección contra sobrevoltaje estático

• Puerto de comunicación Rs485 garantiza la fiabilidad de la comunicación en la vibración.





Entrada de pulso de alta velocidad.



• Entrada externa de pulso de alta velocidad soporta entrada con codificador (fase AB), entrada de modo de dirección + pulso; soporta entrada de señal máxima de pulso hasta 200KHz.

• Señal de fase AB soporta la configuración de frecuencia (i.e. X1, x2 o x4)









Saída de pulso de alta velocidade.



•Soporta salida de señal de pulso de alta velocidad con aceleración y deceleración.

•Son configurables los tiempos de aceleración y deceleración

•Salida de modulación de fase













Editor de CLP WECON (descarga gratuita de software, fácil de aprender e programar)





Aplicaciones de los CLP ‘s WECON

los produtos WECON se usan ampliamente en maquinas e equipamientos, metalurgia, química, petróleo e otras industrias.





Modelo salida entrada tipo

de salida

pulse

counter

pilse

output

RS485 BD Board Module Alimentación
LX3VP-1616MR-A(D) 36 24 relé 2 0 1 2 AC(DC)
LX3VP-1616MT-A(D) 16 16 transistor 2 2 1 2 AC(DC)
LX3VP-1616MR2H-A(D) 16 16 relé 2 2 1 2 AC(DC)
LX3VP-1616MT4H-A(D) 16 16 transistor 2 4 1 2 AC(DC)





General



LX3V Series LX3VP Series LX3VE/3VM Series
Modo Funcionamiento Round Scan/Interrupt
Programación Lista de instrucciones/Diagrama de contactos
Instrucciones Totales Instrucciones Básicas: 27/

Instrucciones aplicadas: 136+2

140
Tiempo de Ejecución Instrucciones básicas: 0.06us /Instrucción aplicada: 1~10us
Sistema Almacenamiento 16k 64k 32k
Descarga / Monitor Cable de programación serie/ Mini USB
Salida Tren de
Pulsos Alta Velocidad
Transistor Type: 2 Canales(Opcional 4 Canales)
/ Relee N/A(Opcional 2 canales)
Interrupción Externa 6 Channels
Interrupción
Temporización
3 Channels
Direcciones Retenidas Ajustable
Almacenamiento FLASH
Filtro Para todos terminales entrada
Puerto Serie COM1:RS422 or RS485
COM2:RS485
Temperatura Temperatura operación:0 ~ 55℃
/ Temperatura almacenaje:0 ~ 70℃
Humedad 35~85%RH (Sin condensación)
Resistencia de shock JIS C0040 Estándar
Inmunidad a Ruido Tension ruido:1000Vp-p Pulso; Rango:1us;
Frecuencia:30-100Hz (Simulador deruido)

Salida



Salida Relee Salida Transistor
Tipo de Salida NPN
Tensión de Entrada DC 24V DC 24V
Tensión de Salida <AC 250V;DC 30V DC 5~30V
Corriente Puerto COM <0.1mA(DC 30V)
Aislamiento Mecánico Acoplamiento óptico
Corriente de Fuga 0.1mA/DC 30V
Mínima Carga  DC 5V 2mA




Max. Carga

Resistiva 2A point 8A Puerto COM 0.5A point; 0.8A Puerto COM; 0.3A punto HSPO
Inductiva 80VA 12W/DC 24V7.2W punto HSPO
General 100W 0.9W/DC 24V




Tiempo Respuesta

ON <10ms< td=»»> <0.2ms< td=»»>
OFF (Salida de pulsos terminal:<5us)< td=»»>

Fuente de alimentación AC



            Item LX3V(P)0806M/1208M/1212M/1412M LX3V(P)1616M/2416M/3624M
Tensión AC100~240V 50~60Hz
Tiempo de Corte 10ms
Corriente de Irrupción <15A 5ms/AC 100V; <30A 5ms/AC 200V
Fusible de Potencia 250V 1A 250V 3.15A
Consumo Potencia         <35w< span=»»> <60w< span=»»>
Potencia de Salida DC 24V 850mA DC 24V 700mA

Fuente de alimentación DC



Item LX3V/LX3VP
Tensión de Alimentación DC 24V±10%
Tiempo de Corte 10ms
Fusible de Potencia 250V 3.15A
Corriente de Irrupción <15A 1ms/DC 24V
Consumo Potencia         <30w< span=»»>
